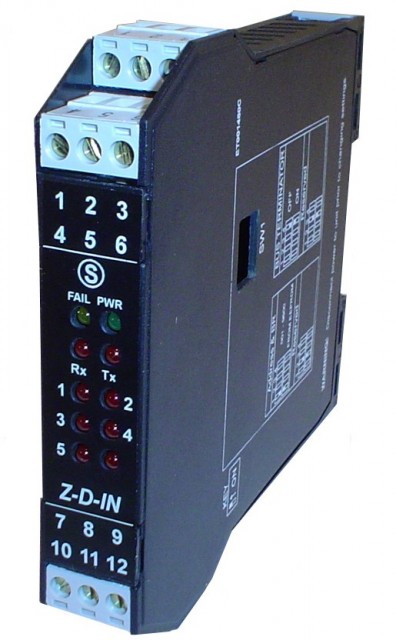

Z-D-IN è un modulo Modbus con 5 ingressi digitali con negativo comune autoalimentati 16 VDC.
Dispone di 5 ingressi con contatore a 16 bit con frequenza massima 100 Hz, con filtro impostabile, con la possibilità di impostare l’ingresso n°5 come contatore veloce a 32 bit con frequenza massima 10 KHz. Z-D-IN supporta la comunicazione seriale RS485 con protocollo Modbus-Rtu, massimo 32 nodi e assicura un isolamento degli ingressi 1500 Vac rispetto ai restanti circuiti in bassa tensione.
Viene utilizzato come dispositivo conta impulsi, tramite sonda ottica o semplicemente connesso ad una uscita impulsiva, per conteggi relativi all’acqua, al gas o all’energia elettrica.
Particolarmente utile ove i contatori non dispongono di interfaccia di comunicazione o hanno un protocollo chiuso non disponibile a terzi.
Dati principali:
Descrizione: | Modulo 5 ingressi digitali / RS485 | |
Alimentazione: | 10..40 Vdc; 19..28 Vac (50-60 Hz) | |
Ingressi: | N°5 canali optoisolati (reed, proximity, pnp, npn, contatto pulito) con negativo comune e autoalimentati a 24 Vdc, protetti mediante soppressori veloci di transienti TVS da 600 W/ms | |
Contatori: | 4 a 16 bit, frequenza massima 100 Hz; 1 a 32 bit, frequenza massima 10 KHz | |
Filtro antirimbalzo: | Impostabile da 5 a 250 ms | |
Comunicazione: | RS485 a 2 fili, protocollo ModBUS RTU slave | |
Dimensioni: | 17,5 x 100 x 112 [mm] | |
Montaggio: | per guida 35 mm DIN 46277 |
